CE ESTE IK STANDARD EN/IEC 62262?
Standardul IK EN / IEC 62262 definește rezistența la impact a echipamentelor electrice. Acesta măsoară cât de bine echipamentul poate rezista șocurilor mecanice cauzate de forțele externe. Acest sistem de evaluare ajută la determinarea durabilității dispozitivelor atunci când sunt expuse la niveluri specifice de stres fizic, asigurându-se că pot face față diferitelor condiții. Evaluarea IK este crucială pentru evaluarea durității și fiabilității dispozitivelor electrice (Unele referințe sunt monitoare industriale, încărcătoare EV, monitoare exterioare) în diferite medii, protejându-le de daunele cauzate de impacturile accidentale.
Tabelul codurilor IK EN 62262
| Cod IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energie de impact (Joule) | * | 0.14 | 0.20 | 0.35 | 0.50 | 0.70 | 1.00 | 2.00 | 5.00 | 10.00 | 20.00 | 50.00 |
CUM SE EFECTUEAZĂ UN TEST IK
Pentru a efectua un test IK, un element de impact - de obicei un pendul sau un obiect în cădere liberă - este aruncat pe materialul sau suprafața testată. Elementul de impact are o greutate și o formă definite cu precizie, adaptate pentru a simula condițiile specifice pe care materialul le-ar putea întâlni în situații reale. Înălțimea de la care este aruncat elementul este atent selectată pentru a controla cantitatea de energie livrată la impact. Acest nivel de energie este crucial deoarece influențează direct forța exercitată asupra materialului.
Calculator forță de impact
IMPORTANT
Standardul EN 62262 specifică doar nivelul energiei de impact, cu procedura și condițiile pentru procedurile de încercare detaliate în standardul EN60068-2-75. Următorul tabel este NOT în standardul EN 62262, dar în standardul EN60068-2-75.
EN 60068-2-75 Tabel de dimensiuni al elementelor de impact
| Cod IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energie de impact (Joule) | * | 0.14 | 0.20 | 0.35 | 0.50 | 0.70 | 1.00 | 2.00 | 5.00 | 10.00 | 20.00 | 50.00 |
| Înălțimea picăturii (mm) | * | 56 | 80 | 140 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Masa (kg) | * | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.50 | 1.70 | 5.00 | 5.00 | 10.00 |
| Material | * | P1 | P1 | P1 | P1 | P1 | P1 | S2 | S2 | S2 | S2 | S2 |
| R (mm) | * | 10 | 10 | 10 | 10 | 10 | 10 | 25 | 25 | 50 | 50 | 50 |
| D (mm) | * | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 18.5 | 35 | 60 | 80 | 100 | 125 |
| f (mm) | * | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 6.2 | 7 | 10 | 20 | 20 | 25 |
| r (mm) | * | - | - | - | - | - | - | - | 6 | - | 10 | 17 |
| l (mm) | * | Trebuie să fie adaptat la masa corespunzătoare | ||||||||||
| Ciocan oscilant | * | Da | Da | Da Da | Da Da | Da Da | Da | Da | Da | Da | Da | Da |
| Ciocan cu arc | * | Da | Da | Da | Da Da | Da Da | Da Nu | Nu | Nu | Nu | Nu | Nu |
| Ciocan de cădere liberă | * | Nu | Nu | Da Nu | Da Nu | Da | Da | Da | Da | Da | Da | Da |
* neprotejat în conformitate cu standardul
1. Poliamidă 85 ≤ HRR ≤100 Duritate Rockwell conform ISO 2039/2
2. Oțel Fe 490-2 în conformitate cu ISO 1052, duritate Rockwell HRE 80...85 în conformitate cu ISO 6508
Energia impactului

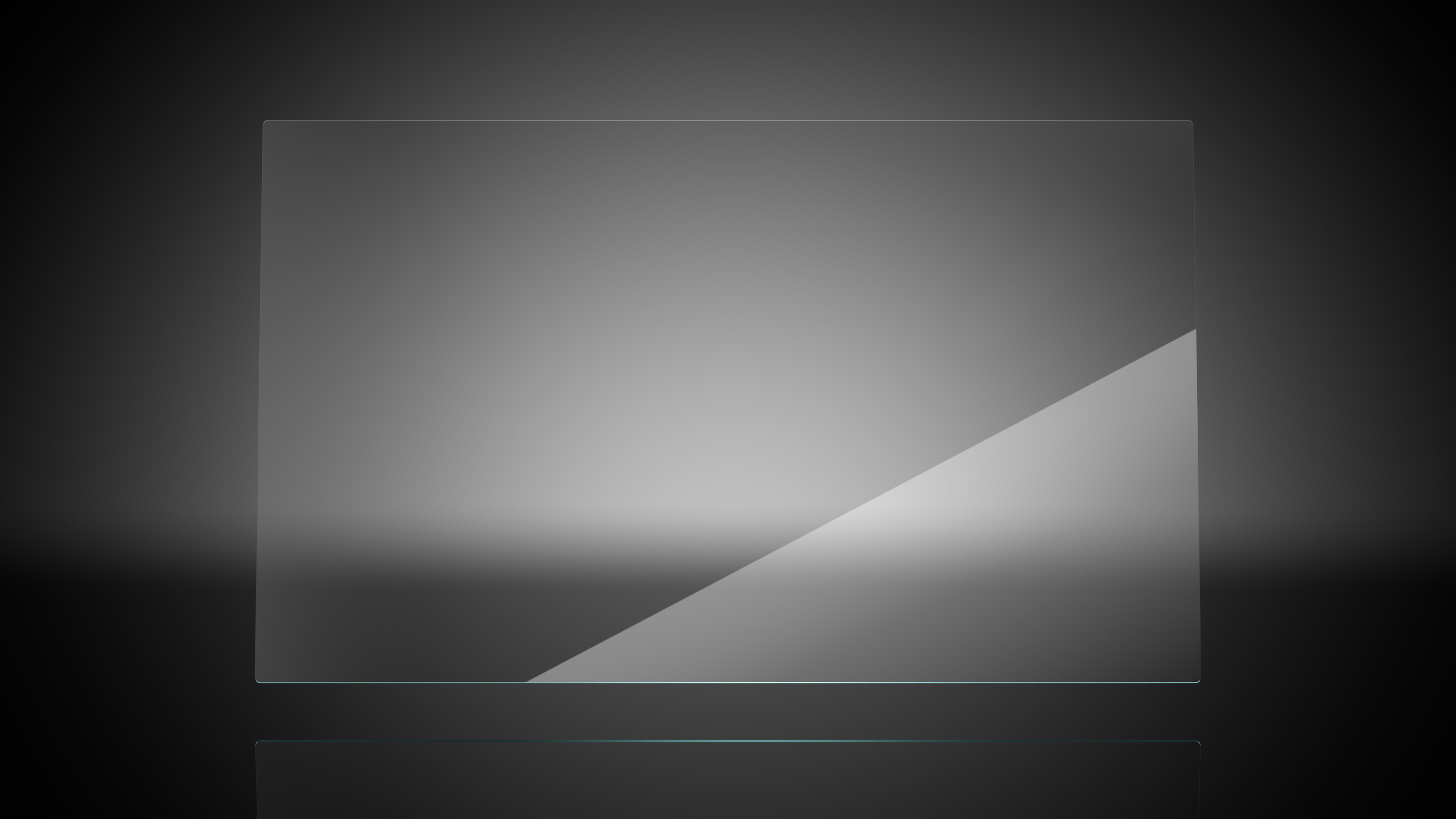

Cerințele pentru ochelarii rezistenți la impact cresc semnificativ față de clasa IK IK07, unde câștigul de energie pe nivel crește cu peste 100%. Această creștere exponențială a rezistenței la impact necesită materiale extrem de durabile și metode precise de integrare. În clasele high-end precum IK10 și IK11, energia de impact variază între 20 și 50 de jouli, ceea ce face ca fiecare detaliu să fie crucial pentru performanță. Asigurarea unei rezistențe optime la impact implică integrarea atentă a sticlei în structură. Metodele noastre sunt dovedite și rentabile, asigurând durabilitate maximă fără a sparge banca. Oferim soluții fiabile pentru a îndeplini aceste cerințe stricte, asigurându-ne că ochelarii dumneavoastră pot rezista celor mai dificile condiții.
Creșterea energiei de impact Test IK
| Clasificarea IK | Energie de impact (J) | Câștig de energie (%) |
|---|---|---|
| IK00 | 0.00 | |
| IK01 | 0.14 | |
| IK02 | 0.20 | 42.86 % |
| IK03 | 0.35 | 75.00 % |
| IK04 | 0.50 | 42.86 % |
| IK05 | 0.70 | 40.00 % |
| IK06 | 1.00 | 42.86 % |
| IK07 | 2.00 | 100.00 % |
| IK08 | 5.00 | 150.00 % |
| IK09 | 10.00 | 100.00 % |
| IK10 | 20.00 | 100.00 % |
| IK11 | 50.00 | 150.00 % |
Selecting the right IK code for your product can feel like a daunting task. At Interelectronix, we understand that your decision isn't just about meeting a standard; it's about achieving broader business goals. Do you want to enhance your product's durability or gain a competitive edge? Or perhaps you're looking to extend product lifespan and improve your brand image? Our extensive experience in the industry positions us to help you navigate these choices, ensuring that you get the most out of your investment. In this blog post, we'll explore the key considerations for choosing between IK07 and IK10 and how each option can align with your specific objectives.
Creșterea energiei de impact IK
Ce este un joule?
Un Joule este o unitate fizică de energie. În testul IK, calculați energia de impact înmulțind înălțimea căderii cu greutatea elementului de impact și numărul 10.
Energia de impact (W) = înălțimea de cădere (h) * greutatea (m) * 10
Exemplu de calcul:
1,00 m înălțime de cădere * 1,00 kg element de impact de masă * 10 = 10 jouli energie de impact
0,50 m înălțime de cădere * 2,00 kg element de impact masic * 10 = 10 jouli energie de impact
Acest calcul nu este 100% corect, dar este o aproximare bună și rapidă.
EN 60068-2-75 înălțimi de cădere
| Energie J | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Masa totală kg | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,5 | 1,7 | 5 | 5 | 10 |
| Înălțimea picăturii mm ± 1% | 56 | 80 | 140 | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
